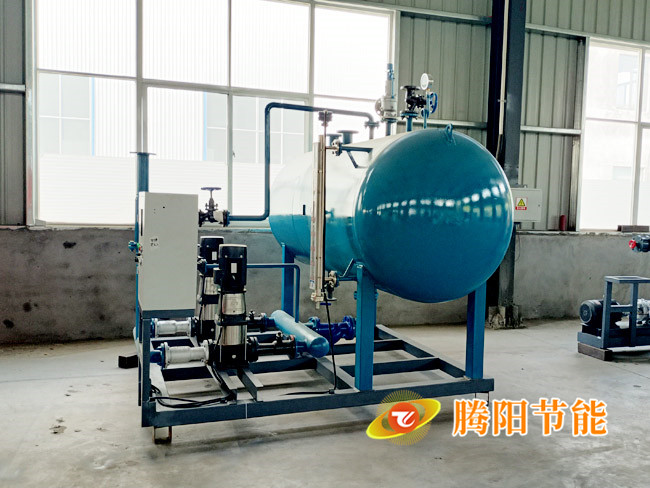

1.蒸汽冷凝水回收設備組成：

      騰陽蒸汽冷凝水回收設備由高溫冷凝水回收泵，電機，回收貯罐，虹吸強抽裝置，汽動三通閥，液位傳感器，磁翻板液位計，視鏡，除氧裝置，壓力表，過濾器，調壓閥，排污閥，控電箱等組成。

      2.騰陽蒸汽冷凝水回收設備工作原理：

      整套系統為全自動運行，打開電源，設備進入液位傳感器檢測狀態，當液位傳感器給電箱控制器發出信號時，虹吸強抽裝置開始運行，將貯罐內的汽水同時虹吸強抽進入主罐，當主罐的液位到達高液位設定值時，氣動三通閥打開，高溫冷凝水回收泵將高溫冷凝水及二次蒸汽通過泵前氣蝕裝置、過濾器輸送入鍋爐，當液位到達低液位設定值時，氣動三通閥關閉，整個蒸汽冷凝水回收過程完成。

      根據用氣設備的工作情況調整電箱內的PLC設定虹吸強抽的時間，讓整個蒸汽冷凝水回收過程中用氣設備內不存在積水。

      根據各系統工況的實際需求，我們按本設備的水泵運作方式分為兩種：一種為連續運動，主要針對供水連續性的要求相當嚴格的情況，而采取的運行方式；另一種為間歇式運行，高溫水泵按貯罐內冷凝水充滿度來設置的運行方式，在同一電器控制柜內分別有半自動與自動兩種控制方式，在設置半自動時，水泵在高液位時啟動，低液位時停止。
